 éclairage bac 120 litres

Aller en bas
AuteurMessage
Chriss
Membre du Forum
avatar

Date d'inscription : 09/01/2014
Nombre de messages : 7

Liste de Maintenance
Mise à jour :: 09/01/2014

MessageSujet: éclairage bac 120 litres   Mar 21 Jan 2014 - 18:00

hello:

Bonjour à tous.

Petit sujet destiné aux néophites, comme moi, qui se retrouve confronté à devoir changer leur éclairage....

Tout le monde ne disposant pas de gros moyens, je mets sur le forum cette petite présentation
qui n'a aucune prétention si ce n'est donner des idées pour la confection d'un capot avec éclairage
pour un 120 lts.... à faible cout....

Comme pour beaucoup d'entre nous (les padawans)
voulant me mettre à l’aquariophilie, mes proches m’ont offert un bac de 120 lts.

Ce dernier est, comme bien souvent (malheureusement) mal équipé au niveau de l’éclairage.
(Ça les vendeurs en magasin non spécialisé ou animalerie se gardent bien de le dire…)

Bref je m'aperçois que je dois changer d’éclairage... et ne pouvant modifier ma galerie (manque de place)
j’ai cherché sur internet pour le capot de mon aquarium…

Il y en a, sur divers sites, mais soit assez cher, soit peut pratique d’accès…

Au final j’ai décidé de fabriquer l'ensemble moi-même....
(Sans être pour autant un grand bricoleur….)

Si ces infos peuvent servir à quelqu'un, comme moi, qui commence.....




Parlons finances...le nerf de la guerre....

Le cout total est en gros de 125€ tout compris..... ( matériaux, ballast,tube T5)

- Achat matériels de fabrication 70€
- Hagen éclairage GLOMAT T5 HO 2X39W 47€ sur VPC
- 2 Tubes T5 Philips TL5 HO 39W 865 - 85cm (MASTER)
Température de couleur 6500 kelvin
flux 3300 lumen 7.58€ les 2 tubes sur VPC
(les frais de port sont plus importants
que le prix des tubes ….)

Total 70€ + 47€ + 8€ (j’arrondi.) = 125€

Si vous avez déjà un peu de matos (vis, peinture, tasseau..) dans le fond de la cave ou du garage cela vous fait en gros 100 €

C’est sûr c’est un investissement…..mais moins cher qu’un capot tout fait.

Et on peut mettre l’éclairage que l’on veut…

Pour ceux qui voudraient bricoler et cherchent des idées, je mets mon descriptif detaillé
et mode d’emploi du montage à disposition…
(Il n’est surement pas parfait et doit encore pouvoir être largement amélioré…)
si vous avez des questions n'hesitez pas à me contacter...


Matériel

1 visseuse /dévisseuse + embout cruciforme
1 petite mèche à bois et à métal 2 ou 3mn
1 scie à bois et une scie à métal
1 boite à onglet
1 morceau de papier de verre
1 pinceau plat
et un peu de patience....

Achats

Bois (découpé en grande surface)
contreplaqué extérieur épaisseur 10 mm
1 x 100.5 x22 1x 100.5 x8 2x 103 x 10 2x 30.5 x10
total bois 14,6€
1x tasseau 2.40 1 x1.5 2,5€
1x tasseau 2.40 2x2 3,4€
2x baguettes d’angle 28 mn 8,6€
1x boite de vis 12mm 3,4€
1x boite de vis 16mm 4,2€
1x Pot peinture blanche 11€
1X bombe de peinture noire 9,2€
2x petites charnières 5,5€
1X tôle lisse alu 100 x 12 5,6€
20x porte câble petit modele 1,2€

Montage

1)
Découpe de 8 morceaux de tasseau 2x2  de 6 cm

-Sur le panneau arrière,  prévoir les découpes pour le passage des fils ou anciennes fixations du bac
-Sur les panneaux latéraux prévoir éventuellement 2 trous pour la ventilation du bac et éviter un peu de condensation.

2)
Assemblage des 4 cotés avec renforcement des angles par les tasseaux
                       (Le tasseau est à 1 cm du haut du cadre et 3 cm du bas du cadre)



Mise en place des tasseaux de maintien  du panneau prévu pour le tube T5 arrière


-fixation de ce panneau


4)
Mise en place des charnières sur le panneau arrière et mise en place du panneau d’accès au bac

5)
Découpe et mise en place des tasseaux de  1x1 horizontalement  sur le cadre
entre les tasseaux verticaux de 2x2
       (Laisser un vide pour le passage des câbles)
                           (Pré percez les tasseaux avant vissage)



Ces tasseaux, en contact avec le bac, éviteront les écoulements d’eau vers l’extérieur du bac
(Condensation ou projection)


6)

Découpe des baguettes d’angle et mise en place
 (Prépercer les baguettes avant vissage)




7)
Ponçage et mise en peinture    (blanc à l’intérieur)  2 à 3 couches


Mise en peinture extérieure  (couleur au choix …)


8)
Mise en place d’un joint caoutchouc (sur la partie intérieur du tasseau) qui reposera sur le verre de l’aquarium et améliorera l’étanchéité vers l’extérieur.
(Condensation ou projection)
(Joints  de porte caoutchouc 5 mm que j’avais en stock)


9)
Mise en place des douilles, ballast
Fixation avec des portes-câble
(J’ai changé les clous des portes-câble  par des vis...)
(pensez à laisser un peu de « mou » au niveau de la porte pour prévoir son ouverture…)




10)
Mise en place  du réflecteur arrière et supports néons

Les supports néons sont fixés sur le réflecteur  par vis et écrous.

Le réflecteur  arrière (tôle alu pliée contre une gouttière)  est visé sur les tasseaux de la partie arrière



Le réflecteur  avant sera monté ultérieurement  ne pouvant pas être récupéré sur l’ancien capot comme prévu……..
(sera réalisé avec  une plaque alu comme le réflecteur arrière)

11)
Mise en place des néons.

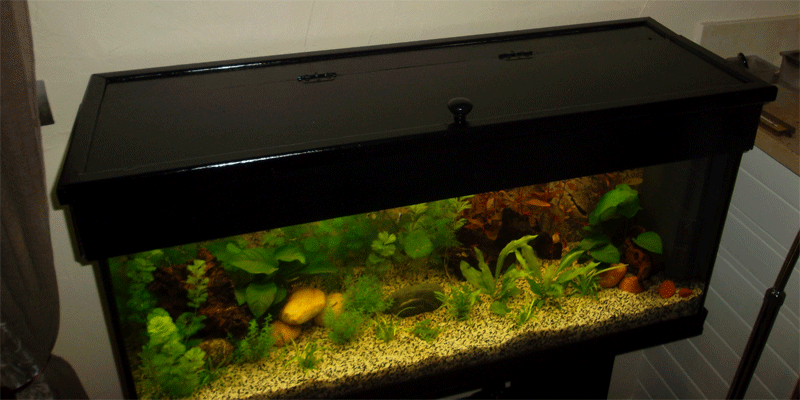

Le résultat sur le bac….

Avant….


Maintenant


Voilou  pour toutes questions je suis dispo

chriss


Dernière édition par Chriss le Mar 21 Jan 2014 - 21:30, édité 2 fois
Revenir en haut Aller en bas
tyrano34
Chercheur d'informations
avatar

Date d'inscription : 27/05/2009
Nombre de messages : 4552

Liste de Maintenance
Mise à jour :: 31/05/2013

MessageSujet: Re: éclairage bac 120 litres   Mar 21 Jan 2014 - 20:28

Super sympa chriss , je me penche sur ton sujet dans la soirée.

Merci encore pour ton partage


http://freshwater-gobies.actifforum.com/
Hello everyone, now I'm involved in a project to advance the care on the gobies. I continue to believe that sharing between the aquarist of world is possible.

A little support would be welcome.
friendship tyrano34
Revenir en haut Aller en bas
http://aqualifestyle-world.forumactif.org/
Thomas
Modérateur Aquarium Planté
avatar

Date d'inscription : 15/09/2010
Nombre de messages : 3334

Liste de Maintenance
Mise à jour :: 07.01.2012

MessageSujet: Re: éclairage bac 120 litres   Mer 29 Jan 2014 - 13:38

Tres bien , sa va poussé maintenant


L'équipe aquarium planté est la pour vous aider.
Cliquez ici pour me rejoindre dans l'univers des aquariums plantés
Revenir en haut Aller en bas
tyrano34
Chercheur d'informations
avatar

Date d'inscription : 27/05/2009
Nombre de messages : 4552

Liste de Maintenance
Mise à jour :: 31/05/2013

MessageSujet: Re: éclairage bac 120 litres   Mer 29 Jan 2014 - 14:50

Merci Thomas pour ton avis , mais je me pose une question pour la condensation n'est il pas préférable de rajouter un plexi transparent bien qu'on perdra un peu de luminosité mais je ne pense pas que cette perte soit trop significative.

Qu'en pensez vous?


http://freshwater-gobies.actifforum.com/
Hello everyone, now I'm involved in a project to advance the care on the gobies. I continue to believe that sharing between the aquarist of world is possible.

A little support would be welcome.
friendship tyrano34
Revenir en haut Aller en bas
http://aqualifestyle-world.forumactif.org/
Chriss
Membre du Forum
avatar

Date d'inscription : 09/01/2014
Nombre de messages : 7

Liste de Maintenance
Mise à jour :: 09/01/2014

MessageSujet: Re: éclairage bac 120 litres   Mer 29 Jan 2014 - 16:41

bonjour à vous

tyrano34 a écrit:
je me pose une question pour la condensation n'est il pas préférable de rajouter un plexi transparent bien qu'on perdra un peu de luminosité mais je ne pense pas que cette perte soit trop significative.

Qu'en pensez vous?

Pour la condensation, j'avais pensé que cela pouvait poser problème...

En prévention, à tort ou raison, l'avenir me le dira...

Pour la peinture j'ai mis 3 couches de blanc + 1 bonne couche de vernis mat.

Pour la "ventillation" j'ai fait 4 trous de 1.5 cm de diamètre aux 4 coins du bac pour permettre une petite circulation de l'air...

Depuis 10 petits jours de test..... j'ai effectivement un peu de condensation le matin... ca sèche ensuite sous l'action des néons.

La condentation reste cependant "relativement" faible car je n'ai pas rajouté qu'environ 1/4 de litre pour remettre
à niveau dans la semaine ..

pour le moment...

Consernant le plexi ca doit pouvoir se faire. Avec des reflecteurs la perte de lumière ne doit pas etre importante.
Pour dire vrai je n'y avait pas pensé..

Par contre le cout du plexi comparativement au bois ??
J'ai également essayé de faire au moins cher... et mis cette petite présentation en pensant à ceux qui ont des petits budgets..

(Je m'apercois d'ailleurs que le budget de démarrage en aquariophilie n'est pas anodin...
(aquarium, meuble, gravier, substrat, éclairages, pompe,chauffage, test gouttes, plantes, décors et divers petits équipements...)
Cela fait un petit budget tout de meme... en gros ce sont les poissons les plus accessibles .. tant que l'on reste dans le basic du débutant...bien sur...

Mais gros bénéfice...
C'est super agréable à regarder vivre..
Et pour un peu que l'on essaye de comprendre pour essayer de faire les choses pas trop mal , cela fait travailler les méninges....

A+
